不管是在工業(yè)生產(chǎn)還是民用領(lǐng)域，人們總希望對(duì)環(huán)境溫度進(jìn)行有效控制，以滿足生產(chǎn)生活的需要。而中央空調(diào)的應(yīng)用，很好地滿足了這一要求。特別是近年來(lái)隨著經(jīng)濟(jì)的發(fā)展，人們對(duì)中央空調(diào)的需求越來(lái)越大，中央空調(diào)應(yīng)用的領(lǐng)域也越來(lái)越廣，并逐漸趨于平民化。

中央空調(diào)主要采用水系統(tǒng)進(jìn)行制冷，該系統(tǒng)具有諸多優(yōu)勢(shì)，譬如結(jié)構(gòu)簡(jiǎn)單、價(jià)格低廉等。但是由于水系統(tǒng)所使用的水不可避免地會(huì)含有一些溶解固體、懸浮物等雜質(zhì)，因此在多次循環(huán)使用之后會(huì)產(chǎn)生沉積物附著、設(shè)備腐蝕和微生物大量滋生等問(wèn)題。因此，成都中央空調(diào)清洗保養(yǎng)要格外注意。

1、中央空調(diào)水處理技術(shù)分析

中央空調(diào)水處理技術(shù)是循環(huán)冷卻水處理技術(shù)在特種設(shè)備的應(yīng)用技術(shù)之一。早在上世紀(jì)三十年代，人們就已將循環(huán)水處理技術(shù)應(yīng)用到工業(yè)生產(chǎn)中去，經(jīng)過(guò)了大半個(gè)世紀(jì)的發(fā)展，該技術(shù)已得到了很大的改進(jìn)并被應(yīng)用在各種領(lǐng)域。但是，就目前而言，循環(huán)冷卻水處理技術(shù)還存在很多亟待解決的問(wèn)題。為了實(shí)現(xiàn)延緩腐蝕、阻隔污垢以及殺菌的效果，處理的工藝和方案也有所不同，主要取決于水質(zhì)和設(shè)備材質(zhì)。同時(shí)，針對(duì)中央空調(diào)水系統(tǒng)各種管道的清洗也是決定空調(diào)整體性能的重要因素。為了保證清洗的質(zhì)量和效率，一般需要使用特殊藥劑并配合適當(dāng)?shù)那逑垂に嚒?/span>

水處理劑決定了成都中央空調(diào)清洗的效率，因此對(duì)水處理劑的研究和制備一直都是人們關(guān)注的焦點(diǎn)。目前市面上的水處理劑有很多種，一般可根據(jù)其作用進(jìn)行劃分，包括緩蝕劑、阻垢分散劑、清洗劑、鈍化劑、預(yù)膜劑等。隨著技術(shù)的革新，水處理劑的化學(xué)屬性也在不斷更新和改進(jìn)，初步的水處理劑主要是無(wú)機(jī)鹽，后經(jīng)過(guò)數(shù)次更替直到今天常用的高效聚合物。

早期的水處理劑組成比較單一，主要是緩蝕劑，并且大都采用鉻系、磷系為主要成分，不僅除垢和殺菌效果較差，而且還會(huì)對(duì)環(huán)境造成污染。伴隨著水處理劑成分的變化，水處理的方法也在不斷改進(jìn)。初步的水處理大都采用酸性法，因?yàn)楫?dāng)時(shí)水處理的主要目的是延緩腐蝕。而如今的水處理方法主要是堿性法，具有較強(qiáng)的除垢能力。在經(jīng)過(guò)了數(shù)次發(fā)展與改進(jìn)之后，目前的水處理技術(shù)已經(jīng)基本滿足了環(huán)保、節(jié)約、對(duì)設(shè)備損傷小等要求。

2、中央空調(diào)清洗技術(shù)要點(diǎn)

中央空調(diào)一般都具有結(jié)構(gòu)復(fù)雜、價(jià)格昂貴、精密度高等特點(diǎn)，因此在清洗方面難度較大。一方面，成都中央空調(diào)清洗要保證能達(dá)到一定的清潔效果，另一方面不能對(duì)設(shè)備本身有太大損傷。由于中央空調(diào)結(jié)構(gòu)復(fù)雜且拆卸安裝難度較大，因此不適合拆卸清洗。一般而言，化學(xué)清洗是好的方法?；瘜W(xué)清洗的關(guān)鍵就在于選取適當(dāng)?shù)那逑磩?，并采用正確的清洗方法。主要技術(shù)要點(diǎn)如下：

2.1 確定污垢量

污垢的量我們無(wú)法去準(zhǔn)確計(jì)算，因此為了保證清洗的徹底性，一般要選用污垢相對(duì)較多的部位進(jìn)行取樣。一般情況下，可以在污垢較多的部位截取1cm作為樣品，然后對(duì)其進(jìn)行測(cè)定。為了保證測(cè)定的精確性，需要用車(chē)床先將管子外壁削去一部分，保留8mm左右的厚度。用天平測(cè)量此時(shí)樣品的重量并記錄（設(shè)為W1），并根據(jù)直徑算出其內(nèi)表面積（設(shè)為S）。在容器中倒入一定量的0.2%～0.5%的緩蝕劑和5%～6%的鹽酸溶液，攪拌均勻后加入樣品，并加熱至60攝氏度。攪拌溶液，直至樣品中附著的污垢完全溶解。取出樣品并用蒸餾水沖洗，經(jīng)干燥后再用天平測(cè)出其質(zhì)量（記為W2）。至此，樣品表面附著的污垢量（M）可以用如下公式算出：

2.2 選擇清洗藥品

在清洗藥品選擇這一環(huán)節(jié)，技術(shù)要點(diǎn)主要包括選擇清洗劑、選擇鈍化劑、酸的濃度和溫度的確定。

第一，就目前情況而言，清洗劑大都采用酸液。酸又可以分為有機(jī)酸和無(wú)機(jī)酸兩大類(lèi)，有機(jī)酸包括乙酸、檸檬酸、EDTA等；無(wú)機(jī)酸包括鹽酸、硝酸、磷酸等。這兩類(lèi)清洗劑各有優(yōu)缺點(diǎn)，有機(jī)酸雖然對(duì)設(shè)備損傷較小，但相應(yīng)的除污能力差，而且價(jià)格偏高；無(wú)機(jī)酸在價(jià)格和除污能力上占據(jù)明顯優(yōu)勢(shì)，但相應(yīng)的對(duì)設(shè)備損傷較為嚴(yán)重。綜合考慮來(lái)看，選擇對(duì)設(shè)備損傷相對(duì)較小的稀鹽酸較為合適。

第二，鈍化劑的選擇要同時(shí)考慮鈍化效果和環(huán)保性。在污垢清洗完畢以后，需要立即對(duì)設(shè)備表面進(jìn)行鈍化處理，目的是在金屬表面形成一層保護(hù)膜，防止與空氣長(zhǎng)時(shí)間接觸導(dǎo)致腐蝕。一般可以鈍化效果的藥品有磷酸鹽、硫酸鹽、鉻酸鹽、MBT、糠醛等。

首先，考慮到環(huán)保性，我們可以將鉻酸鹽排除，因?yàn)槠渚哂休^強(qiáng)的毒性且處理難度大。其次，經(jīng)硫酸鹽鈍化處理后的金屬表面雖然可以形成耐腐蝕性很強(qiáng)的保護(hù)膜，但是這種鈍化劑的作用時(shí)間比較長(zhǎng)。而MBT形成的鈍化膜不易識(shí)別，因此在實(shí)際操作時(shí)有一定難度。至于糠醛，其在鈍化膜抗腐蝕性與成膜時(shí)間上均不占優(yōu)勢(shì)，因此也不是理想的鈍化劑。綜合來(lái)看，選用磷酸鹽為宜，一般可用磷酸三鈉作為鈍化劑。

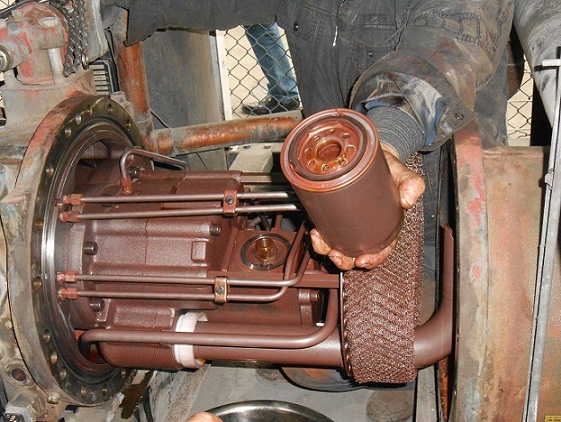

2.3 清洗方法

首先可進(jìn)行水沖洗，一般采用循環(huán)沖洗和置換清洗相結(jié)合的方法。水沖洗時(shí)可以分部進(jìn)行清洗，直到排出水無(wú)明顯污垢為止。接著進(jìn)行剝離操作，可利用軟泥的粘附性實(shí)現(xiàn)污垢剝離。

加入軟泥循環(huán)24h，之后用清水將軟泥洗出。將管道內(nèi)pH值控制在5～6之間進(jìn)行滲透活化，該過(guò)程需要持續(xù)24h。然后進(jìn)行酸洗，酸洗時(shí)要每個(gè)20min測(cè)定一次酸度和含鐵量，兩個(gè)指標(biāo)都相對(duì)穩(wěn)定時(shí)即可結(jié)束酸洗。后面是鈍化處理，換成自來(lái)水后加入鈍化劑持續(xù)數(shù)個(gè)小時(shí)即可。

成都中央空調(diào)的清洗保養(yǎng)技術(shù)相對(duì)來(lái)講比較復(fù)雜，但只要遵循一些原則，選擇合適的清洗藥品，并通過(guò)正確的步驟和方法，便可以達(dá)到很好的清洗效果。
